KONFIGURASI ROUTING STATIK DENGAN PACKET TRACER

PANDUAN MUDAH KONFIGURASI CISCO PACKET TRACER #2 (3Router+3PC)

Cisco Packet Tracer

Perangkat Serta IP Yang Digunakan

⦁ 3 PC

⦁ 3 Router

IP PC Yang Digunakan.

a.PC-1

IP Address : 192.168.10.2

Subnet Mask: 255.255.255.0

Gateway : 192.168.10.1

b.PC-2

IP Address : 172.16.10.2

Subnet Mask : 255.255.255.0

Gateway : 172.16.10.1

PC-3

IP Address : 128.16.10.2

Subnet Mask: 255.255.255.0

Gateway : 128.16.10.1

IP Router Yang Digunakan.

a.Router-1

IP Address Serial 2/0 : 11.11.11.1

Subnet Mask : 255.255.255.248

IP Address FastEthernet0/0 : 192.168.10.1

Subnet Mask : 255.255.255.0

b.Router-2

IP Address Serial 2/0 : 11.11.11.2

Subnet Mask : 255.255.255.248

IP Address Serial 3/0 : 12.12.12.1

Subnet Mask : 255.255.255.252

IP Address FastEthernet0/0 : 172.16.10.1

Subnet Mask : 255.255.255.0

Router-3

IP Address Serial 2/0 : 12.12.12.2

Subnet Mask : 255.255.255.252

IP Address FastEthernet0/0 : 128.16.10.1

Subnet Mask : 25.255.255.0

Dibawah ini merupakan step by step konfigurasi cisco packet tracer

• Buka Programnya Dulu.
• Buat Susunan Device.

Susun  topologi yang akan dibuat, lalu tentukan ip dari masing-masing device, serta hubungkan masing-masing device menggunakan kabel. Untuk mempermudah gunakan saja kabel otomatis untuk setiap device.

Walaupun ketentuannya yaitu :

⦁ PC<---->Router = Menggunakan Kabel Cross

⦁ Router<---->Router = Menggunakan kabel Serial DTE

SUSUNAN TOPOLOGI

Cisco Packet Tracer

Langkah-langkah konfigurasi

1.Setting  IP Router1.

• Untuk eth0/0 saya menggunakan ip class C /24 &

Ip dari port  eth0/0 ini digunakan untuk menghubungkan pc1 dengan router1 jadi ip eth0/0 router1 harus satu kelas dan 1 network dengan ip eth0 PC1.

• Untuk serial2/0 saya menggunakan ip class A /29.

Ip dari port  serial2/0 ini digunakan untuk menghubungkan router1 dengan router2 jadi nanti ip serial2/0 router1 harus satu kelas dan 1 network dengan ip serial2/0 ip router2.

Cisco Packet Tracer

Cisco Packet Tracer

2.Setting  IP PC1.

Ip yang saya gunakan untuk pc1 yaitu ip kelas C /24 (sesuaikan dengan ip eth0/0 router1), lalu cek dengan cara mengirim paket dari pc1 ke router seperti gambar berikut.

Cisco Packet Tracer

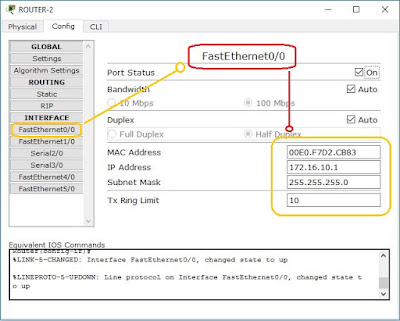

3.Setting  IP Router2.

• Untuk eth0/0 saya menggunakan ip class B /24.

Ip dari port  eth0/0 ini digunakan untuk menghubungkan pc2 dengan router2 jadi ip eth0/0 router2 harus satu kelas dan 1 network dengan ip eth0 PC2.

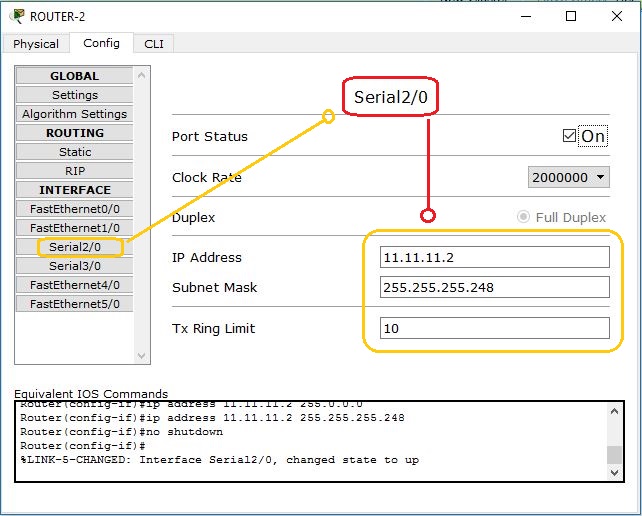

• Untuk serial2/0 saya menggunakan ip class A /29.

Ip dari port  serial2/0 ini digunakan untuk menghubungkan router2 dengan router1 jadi nanti ip serial2/0 router2 harus satu kelas dan 1 network dengan ip serial2/0 ip router1.

Cisco Packet Tracer

Cisco Packet Tracer

4.Setting  IP PC2.

Ip yang saya gunakan untuk pc1 yaitu ip kelas B /24 (sesuaikan dengan ip eth0/0 router2), lalu cek dengan cara mengirim paket dari pc1 ke router seperti gambar berikut.

Cisco Packet Tracer

5.Setting IP Serial3/0 Router 2.

Ip dari port serial3/0 ini digunakan untuk menghubungkan router2 dengan router3 jadi nanti ip serial3/0 router2 harus satu kelas dan 1 network dengan ip serial2/0 ip router3.

Cisco Packet Tracer

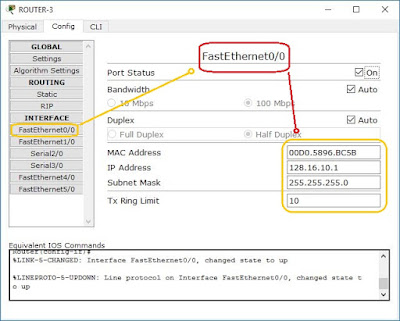

6.Setting IP Router 3.

• Untuk eth0/0 saya menggunakan ip class B /24.

Ip dari port  eth0/0 ini digunakan untuk menghubungkan pc3 dengan router3 jadi ip eth0/0 router3 harus satu kelas dan 1 network dengan ip eth0 pc3.

• Untuk serial2/0 saya menggunakan ip class A /30.

Ip dari port  serial2/0 ini digunakan untuk menghubungkan router3 dengan router2 jadi nanti ip serial2/0 router3 harus satu kelas dan 1 network dengan ip serial3/0 ip router2.

Cisco Packet Tracer

Cisco Packet Tracer

7.Setting  IP PC3.

Ip yang saya gunakan untuk pc3 yaitu ip kelas B /24 (sesuaikan dengan ip eth0/0 router3), lalu cek dengan cara mengirim paket dari pc1 ke router seperti gambar berikut.

Cisco Packet Tracer

8.Setting RIP Router.

Pc yang terhubung ke masing-masing router memang sudah konek namun pc yang satu dengan pc yang lain belum bisa terhubung, nah disini lah perang RIP pada router yaitu untuk menggubungkan perangkat yang berbeda kelas ip serta berbeda neworknya jg.

• Masuk ke menu Config > RIP > masukkan semua network dari masing masing class ip, untuk router yang lain caranya sama.

Cisco Packet Tracer

9.Semua Settingan Konfigurasi Cisco Paket Tracer Pun Selesai.

Cisco Packet Tracer

PANDUAN MUDAH KONFIGURASI CISCO PACKET TRACER #1 (1 Router+2PC)

Semoga artikel yang saya sampaikan mengenai panduan mudah konfigurasi di cisco packet tracer bermanfaat, jika ada salah-salah kata saya mohon maaf! Selamat mencoba dan semoga bermanfaat.
