Pada kesempatan yang baik ini, saya akan berbagi tutorial konfigurasi cisco packet tracer. ketentuan device atau perangkat serta ip yang digunakan sbb:

Ketentuan:

Device yang digunakan

• 1 Server
• 2 Router
• 1 Switch
• 5 Client

IP yang digunakan, (kamu bisa mengganti ipnya sesuai keinginan dan kebutuhan)

a. Eth0/0 server

Ip address         : 126.10.10.1

Subnet mask : 255.255.255.252

Gateway         : 126.10.10.2

DNS Server   : 126.10.10.1

b. Eth0/0 Router-1

Ip address     : 126.10.10.2

Subnet mask : 255.255.255.252

c. Serial 2/0 Router-1

Ip address     : 172.16.20.1

Subnet mask : 255.255.255.248

d. Serial 2/0 Router-2

Ip address     : 172.16.20.2

Subnet mask : 255.255.255.248

e. Eth0/0 Router-2

Ip address     : 192.168.30.1

Subnet mask : 255.255.255.0

Langkah-Langkah Konfigurasi

• Konfigurasi SERVER

1. Langkah pertama yaitu :

susun topologi, lalu hubungkan masing-masing device dengan kabel dan  tentukan ip  yang akan digunakan. Ketentuan kabelnya yaitu :

• Server ke Router-1 (menggunakan kabel Cross-Over)

• Router-1 ke Router-2 (menggunakan kabel Serial DTE)

• Router-2 ke Switch (menggunakan kabel Straight-Over)

• Switch ke Client (menggunakan kaberl Straight-Over)

2. Konfigurasi IP Address server

Klik device Server > masuk tab Desktop > klik IP Configuration > lalu Masukkan IP yang telah di tentukan sebelumnya.

• Konfigurasi ROUTER

Untuk melakukan konfigurasi router di cisco packet tracer dapat dilakukan dengan 2 cara pertama secara GUI (menggunakan grafit) dan CLI (menggunakan teks), pada kesempatan kali ini saya akan menggunaka metode CLI. Konfigurasinya mudah kok, silahkan disimak.

ROUTER-1

1. Konfigurasi IP Address router

Klik device Router > masuk tab CLI > lalu lakukan konfigurasi roter sebagai berikut :

         --- System Configuration Dialog ---

Continue with configuration dialog? [yes/no]: n

Press RETURN to get started!

Router>en (enable)

Router#conf t (configurasi terminal)

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int f0/0 (interface fastethernet 0/0)

Router(config-if)#ip add 126.10.1.2 255.255.255.252 (ip address)

Router(config-if)#no shut (no shutdown)

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex (exit)

Router(config)#int s2/0 (interface serial 2/0)

Router(config-if)#ip add 172.16.20.1 255.255.255.248 (ip address)

Router(config-if)#no shut (no shutdown)

%LINK-5-CHANGED: Interface Serial2/0, changed state to down

Router(config-if)#ex (exit)

Router(config)#

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config)#route rip

Router(config-router)#network 126.0.0.0

Router(config-router)#network 172.16.0.0

Router(config-router)#network 192.168.30.0

Router(config-router)#ex (exit)

Router(config)#

Router#

ROUTER-2

         --- System Configuration Dialog ---

Continue with configuration dialog? [yes/no]: n

Press RETURN to get started!

Router>en (enable)

Router#conf t (configurasi terminal)

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int s2/0 (interface serial 2/0)

Router(config-if)#ip add 172.16.20.2 255.255.255.248 (ip address)

Router(config-if)#no shut (no shutdown)

Router(config-if)#

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#ex (exit)

Router(config)#

 %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config-if)#int f0/0 (interface fastethernet 0/0)

Router(config-if)#ip add 192.168.30.1 255.255.255.0 (ip address)

Router(config-if)#no shut (no shutdown)

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex (exit)

Router(config)#route rip

Router(config-router)#network 126.0.0.0

Router(config-router)#network 172.16.0.0

Router(config-router)#network 192.168.30.0

Router(config-router)#ex (exit)

Router(config)#

Router#

• Konfigurasi CLIENT

Pada topologi yang saya konfigurasi kali ini terdapat 2 PC dan 2 Laptop, konfigurasinya sebagai berikut :

1. Laptop

Klik device Client > masuk tab Desktop > klik IP Configuration

Lakukan konfigurasi untuk device client yang lain dengan cara yang sama seperti device client yang pertama, sesuai ip yang telah ditentukan masing-masing tentunya.

Ngomong-ngomong kongirusai yang dilakukan pun sudah selesai, jika berhasil maka setiap kabel yang menghubungkan device akan berwarna hijau.

Setelah konfigurasi selesai, lalu lakukan tes ada 2 cara yang dilakukan untuk pengetesan. Apakah masing-masing device sudah terkoneksi atau belum.

Cara pertama :

Cara pertama dilakukan dengan cara ping menggunakan command prompt, caranya klik device Server/Client > masuk tab Desktop > klik Commond Prompt > lalu lakukan ping IP, jika semua device sudah saling terkoneksi maka hasilnya akan seperti berikut :

a. Server ke Client

Lakukan cara diatas untuk perangkat/device lainnya.

b. Server ke Router

c. Client ke Router

d. Client ke Server

Cara Kedua :

Cara pertama dilakukan dengan cara mengirim paket dari masing-masing device/perangkat, klik Add Simple PDU atau bisa dengan klik “P” pada keyboard, lalu klik device yang akan mengirim dan menerima paket, jika berhasil maka hasilnya akan Successful.

Lakukan ping masing-masing device 1 persatu untuk memastikan apakah semua device sudah terkoneksi atau belum, jika masih gagal silahkan cek kembali konfigurasinya.

• Konfigurasi DNS SERVER

Klik device Server > masuk tab Config > klik menu DNS > lalu setting DNSnya > On

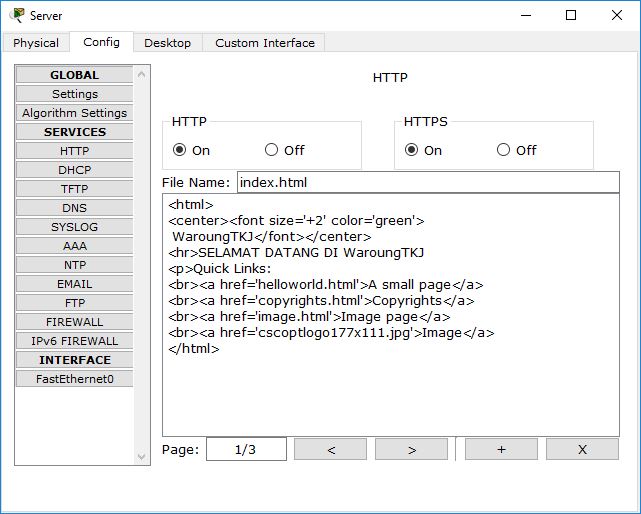

Untuk mengubah pesang yang muncu di browser nanti, kamu bisa mengubahnya di menu HTML.

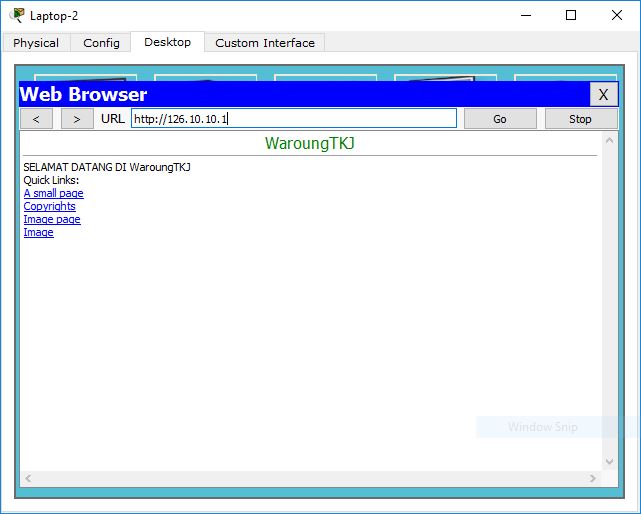

Lakukan tes di browser client, klik Client > masuk tab Desktop > klik Web Browser > masukkan Ip Server. jika berhasil maka hasilnya akan seperti ini :

Ngomong-ngomong konfigurasi nya pun selesai, biar afdol silakan di coba sendiri. semoga tutorial yang saya sampaikan dapat bermanfaat. Jika pada artikel yang saya sampaikan terdapt kesalahan mohon dimaklumi :D, jika kamu memiliki kritik, saran atau hanya sekedar sharing kamu bisa menyampaikannya di kolom komentar. Selamat mencoba, dan semoga sukses.
